Tiltrotatory Kinshofer NOX to jedne z najbardziej zaawansowanych rozwiązań typu „obracaj i wychyl” na świecie. Ich unikalną cechą, która wyróżnia je na tle konkurencji, jest całkowity brak wystających siłowników hydraulicznych.
Unikalna technologia cylindra obrotowego

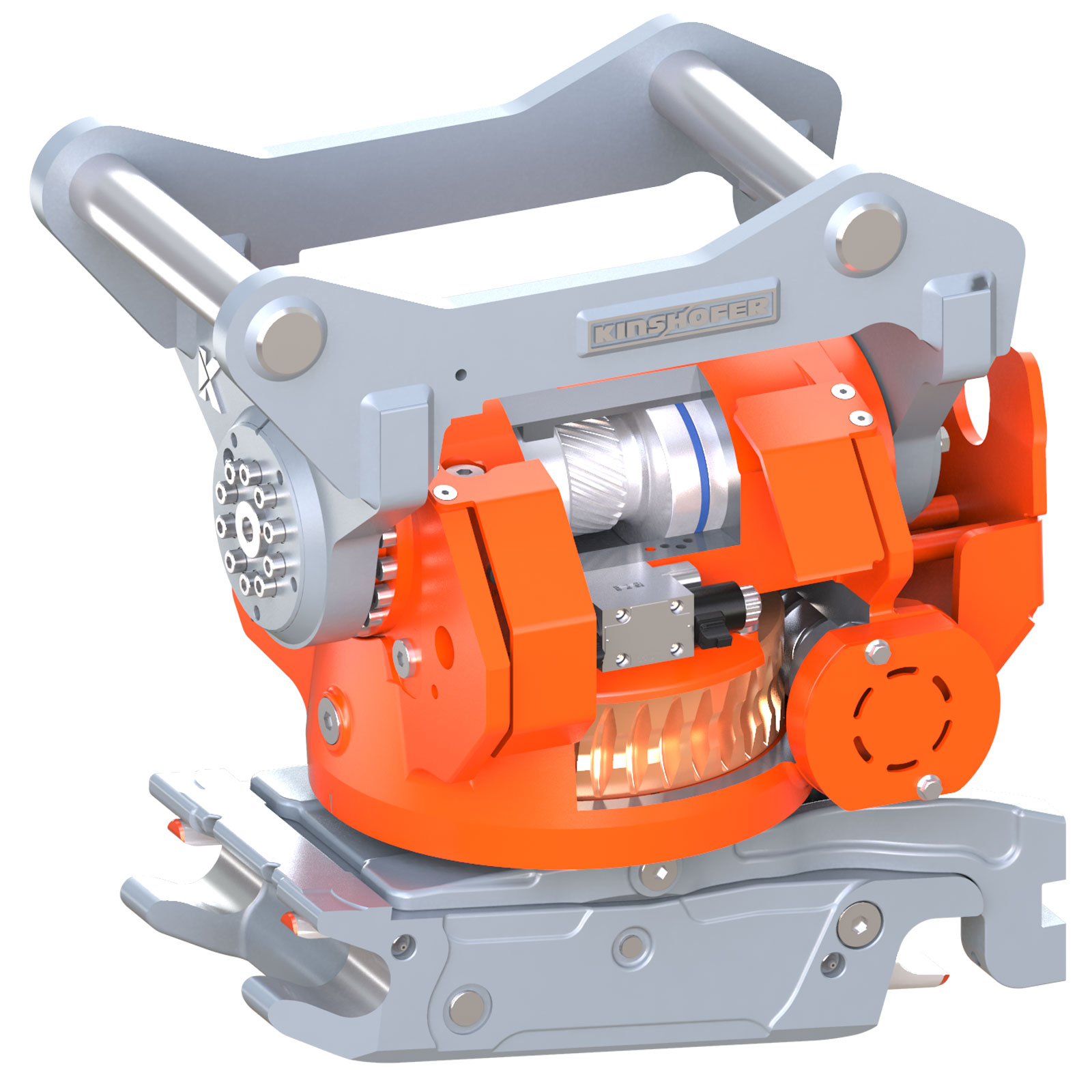

Sercem systemu NOX jest opatentowany, eliptyczny siłownik obrotowy. Zamiast standardowych siłowników tłokowych do wychylania, NOX wykorzystuje zintegrowany napęd ślimakowy lub specjalną geometrię wewnętrzną, co niesie za sobą szereg korzyści:
- Brak wystających części: Ponieważ nie ma zewnętrznych siłowników, tiltrotator jest bardzo wąski i kompaktowy. Pozwala to na kopanie w głębokich i wąskich wykopach, gdzie standardowe urządzenia mogłyby uderzać o ściany lub szalunki.
- Wychył 2 x 50 stopni: System oferuje szeroki kąt wychylenia w obu kierunkach przy zachowaniu stałej siły.
- Stały moment obrotowy: W przeciwieństwie do siłowników, których siła zmienia się w zależności od kąta wysuwu, system NOX oferuje stały moment obrotowy w całym zakresie ruchu.
Kluczowe zalety eksploatacyjne
- Niskie wymagania serwisowe: Mniej części ruchomych i brak odsłoniętych tłoczysk siłowników (które są podatne na uszkodzenia mechaniczne) oznacza rzadsze przestoje i niższe koszty utrzymania.
- Wyjątkowa precyzja: System sterowania NOXPROP pozwala na niezwykle płynne i jednoczesne sterowanie wszystkimi funkcjami tiltrotatora.
- Wysoka siła zamykania: Mimo kompaktowych wymiarów, urządzenia te są niezwykle wytrzymałe i mogą być stosowane w ciężkich pracach ziemnych.
- Zintegrowane złącze wysokiego przepływu (High Flow): Umożliwia efektywne zasilanie narzędzi wymagających dużej ilości oleju, takich jak mulczery czy frezarki.
Systemy sterowania i bezpieczeństwo
Tiltrotatory NOX są wyposażone w zaawansowane systemy sterowania, które można zintegrować z systemami 2D/3D (systemy niwelacji).
- Smart-Lock: Elektroniczny system monitorowania ryglowania osprzętu, który wizualnie i dźwiękowo informuje operatora o statusie zapięcia narzędzia.
- Pełna obrotowość: Nieograniczony obrót 360 stopni pozwala na pracę w dowolnej pozycji, co skraca czas pracy nawet o 25-30% w porównaniu do standardowej koparki.
Zastosowanie
Seria NOX obejmuje modele dla maszyn o masie od 3 do 25 ton. Są one idealne do:
- Precyzyjnego kształtowania terenu i skarpowania.
- Budowy dróg i infrastruktury miejskiej.
- Prac wewnątrz budynków lub pod mostami (ze względu na kompaktową budowę).
Modele tiltrotatora NOX
| Model | Masa maszyny (t) | Masa złącza (kg) | Siła zrywająca (ISO, kN) | Moment wychylenia (kNm) | Moment obrotu (Nm) | Kąt wychylenia |
|---|---|---|---|---|---|---|
| TR045NOX | 2.5 – 4.5 | 150 | 40 | 6.5 | 3,800 | 2 x 45° |
| TR07NOX | 4 – 7 | 200 | 50 | 11 | 4,700 | 2 x 50° |
| TR11NOX | 6 – 11 | 320 | 75 | 16 | 7,500 | 2 x 50° |
| TR14NOX | 10 – 14 | 485 | 110 | 31 | 11,000 | 2 x 50° |
| TR19NOX | 14 – 19 | 580 | 150 | 40.5 | 12,000 | 2 x 50° |
| TR25NOX | 19 – 25 | 860 | 170 | 51.7 | 15,000 | 2 x 50° |
Dlaczego warto wybrać NOX zamiast tradycyjnych rozwiązań?
Głównym powodem jest mobilność. Tradycyjne tiltrotatory z siłownikami są podatne na uszkodzenia przy pracy w głębokich wykopach lub blisko przeszkód. Kinshofer NOX eliminuje to ryzyko, oferując najbardziej smukłą konstrukcję na rynku przy zachowaniu ogromnej siły i precyzji.
